아파트나 주택 욕실에 환풍기는 간단한 부품고장으로 멀쩡한 모터가 제대로 돌지 않는 경우가 있습니다.
모터팬이 돌아가기는 하는데, 빌빌거리면서 돌아가는 증상입니다.
이 경우는 기판에 커패시터(콘덴서)가 기능을 상실하여 발생합니다.
커패시터는 개당 단가가 1600원~1800원 하는 부품입니다. 이 부품 하나 때문에 멀쩡한 물건을 버리게 생겼습니다.
지구 환경을 생각하는 마음에서 고쳐서 써 보도록 하겠습니다.
필요한 공구류
필요한 공구류들은 집에 굴러다니는 것을 가급적 사용추천드립니다. 납땜기도 저렴한 것이면 충분합니다. 다이소를 이용하는 것도 좋은 방법입니다.
- 납땜기와 실납
- 십자드라이버나 전동드라이버
- 멀티미터 (있으면 좋지만 굳이 없어도 무방)
환풍기 떼어내기 작업

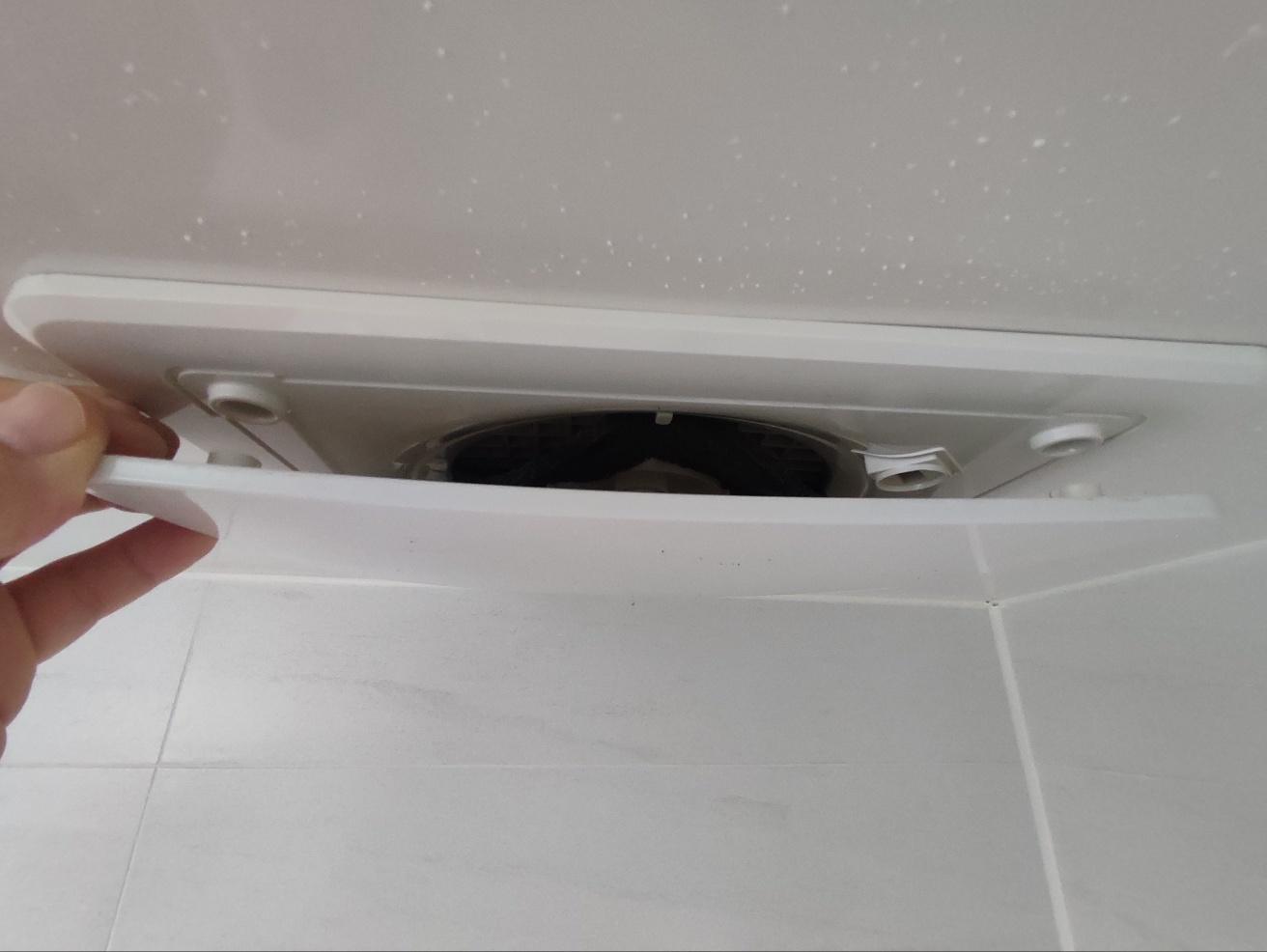

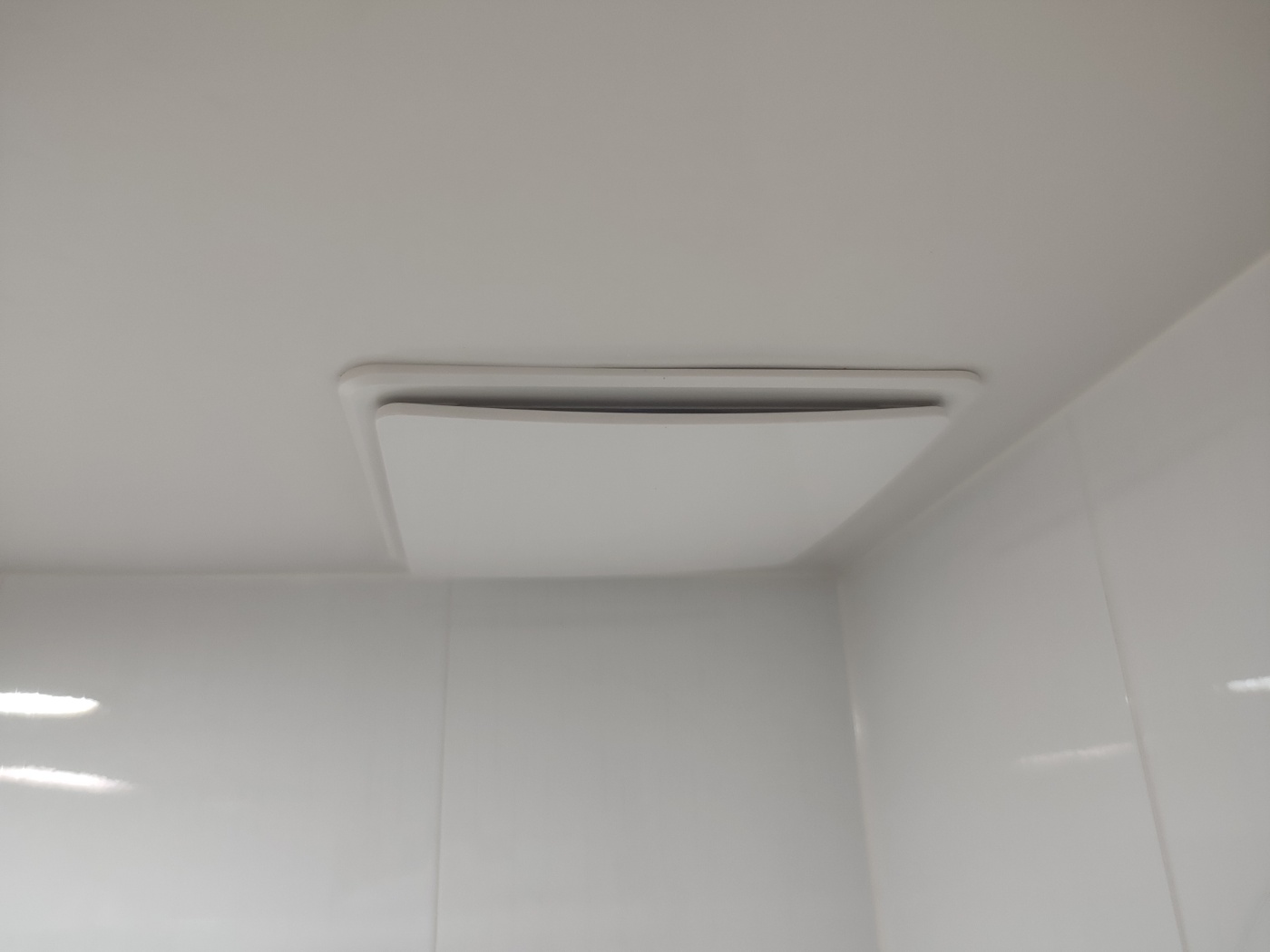

먼저, 욕실 천장에서 환풍기를 떼어 냅니다. 커버는 보통 손으로 부드럽게 당기면 떨어집니다.

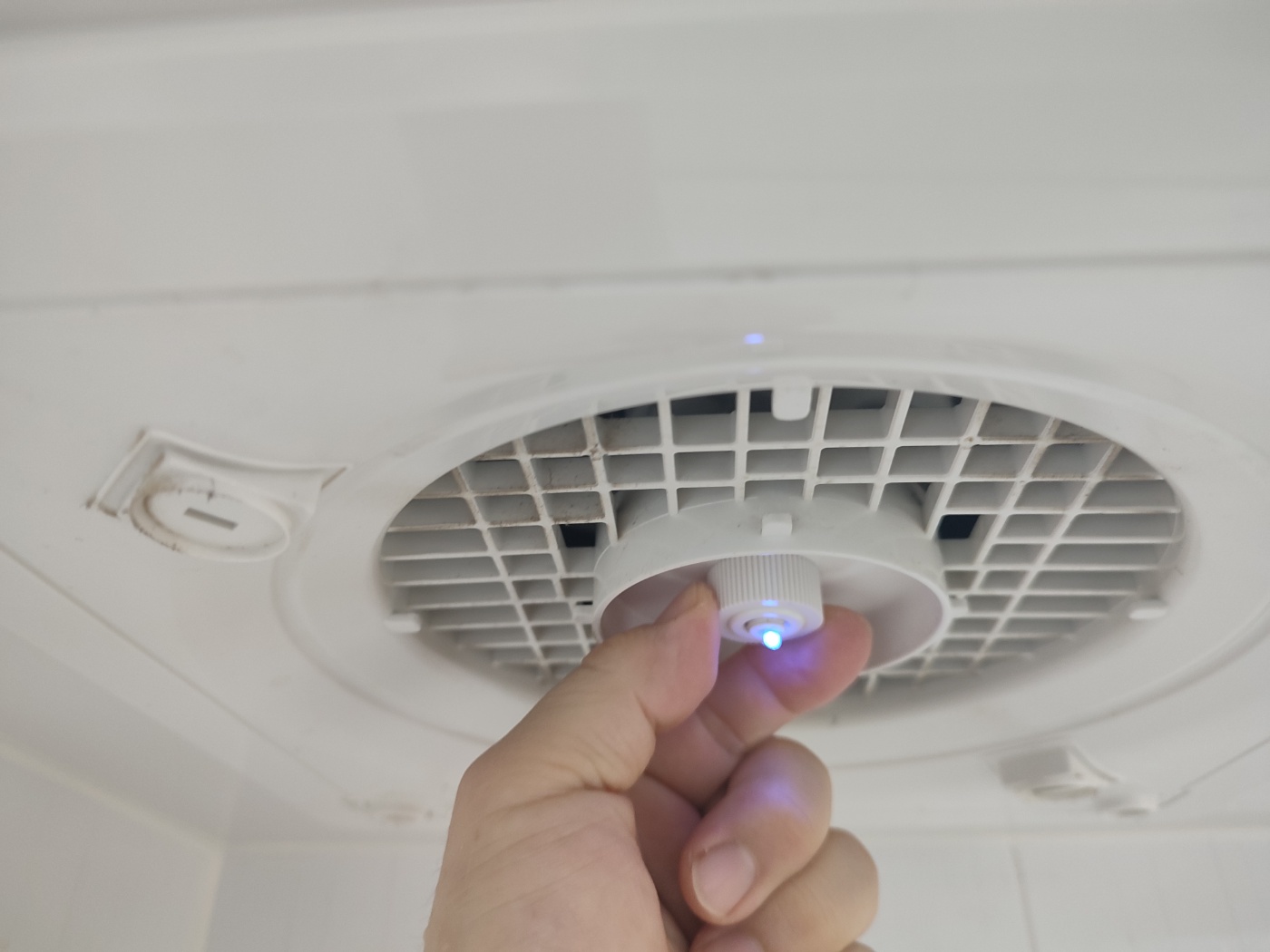

가운데, 죔 너트를 제거합니다. (이 부분은 제품에 따라 다를 수 있습니다.)

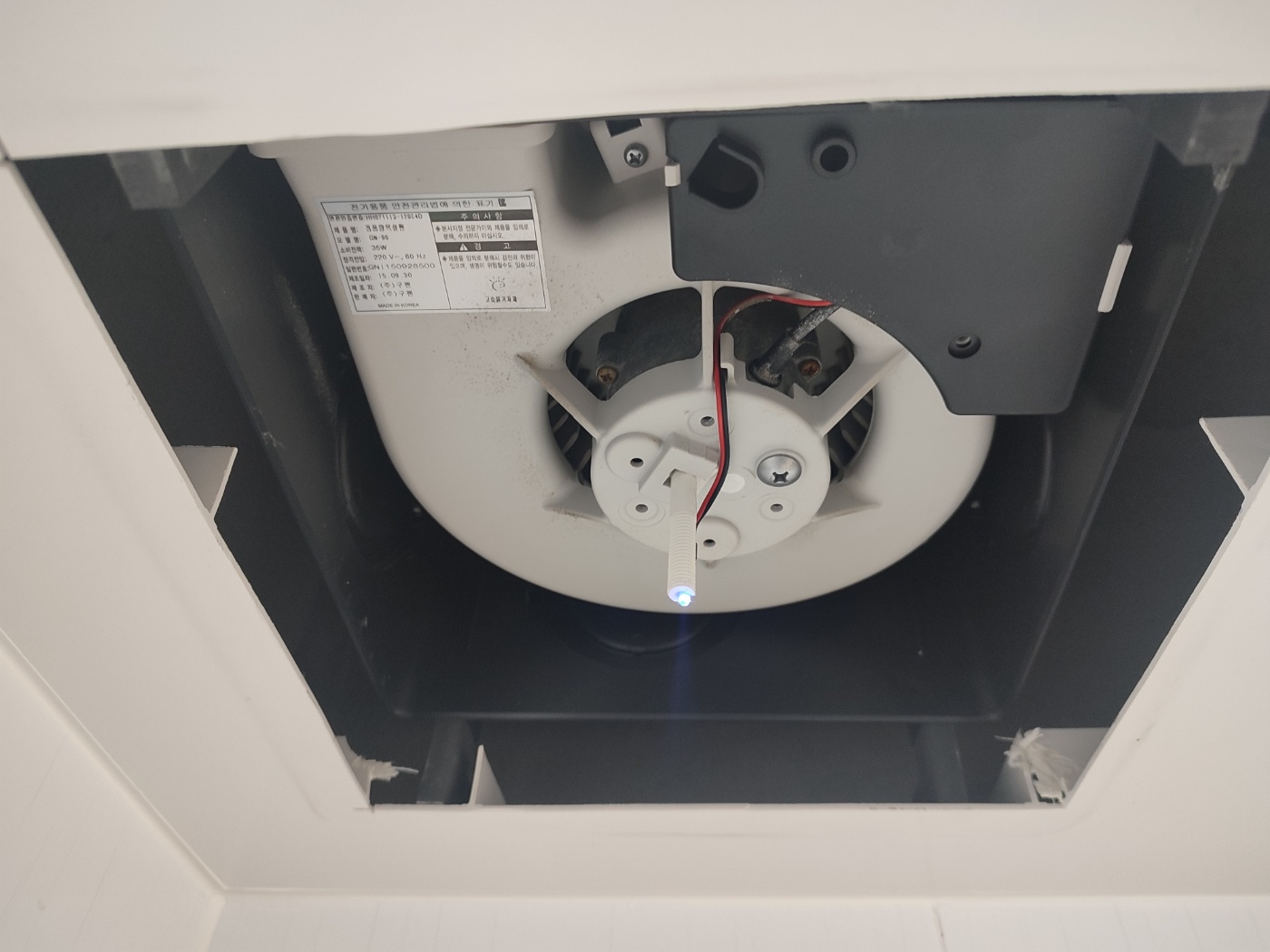

안 쪽 커버를 제거하면 환풍기 모터본체가 보입니다.

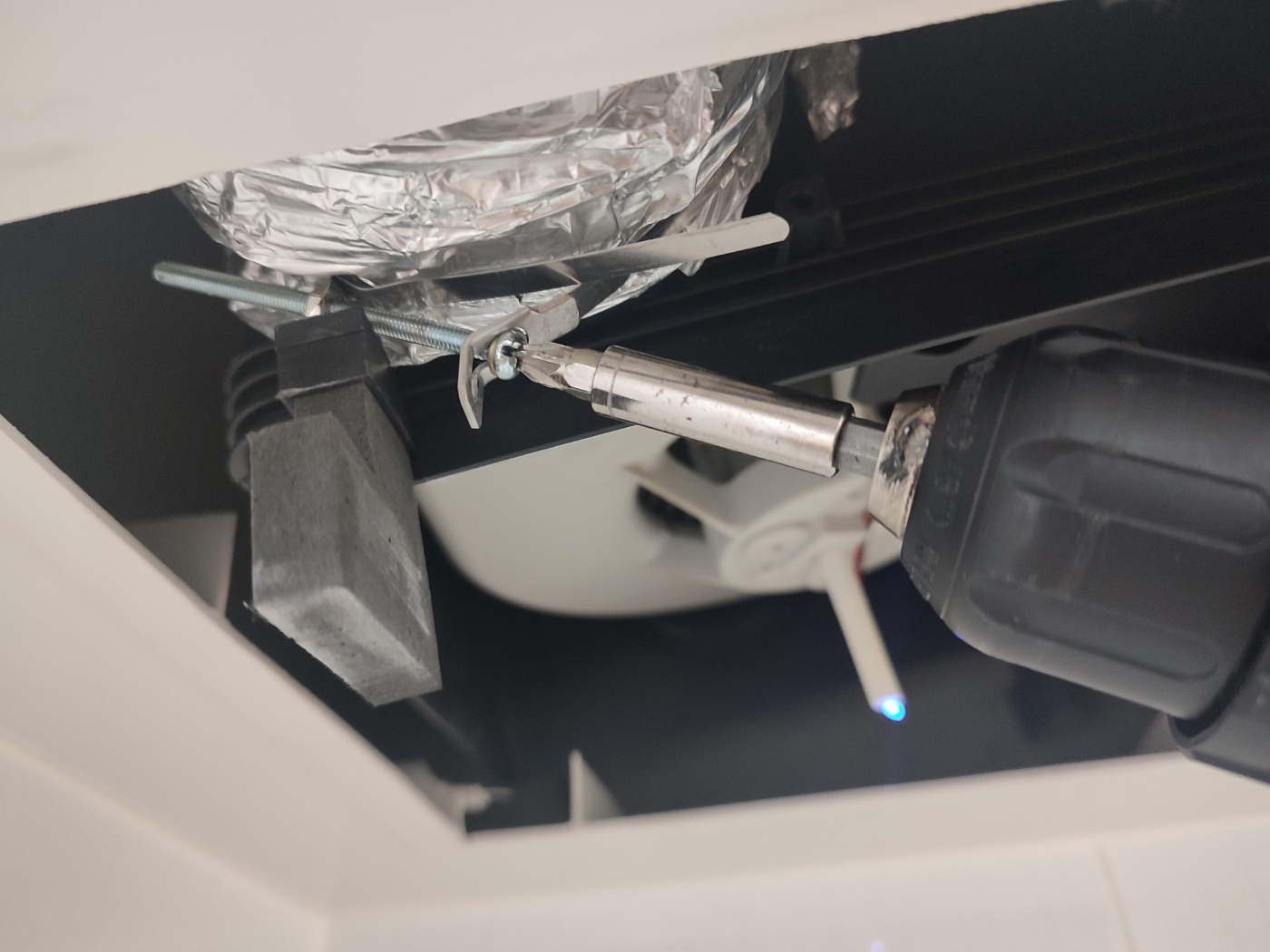

드라이버로 클램프를 풀어서 자바라형 덕트를 본체에서 분리합니다.

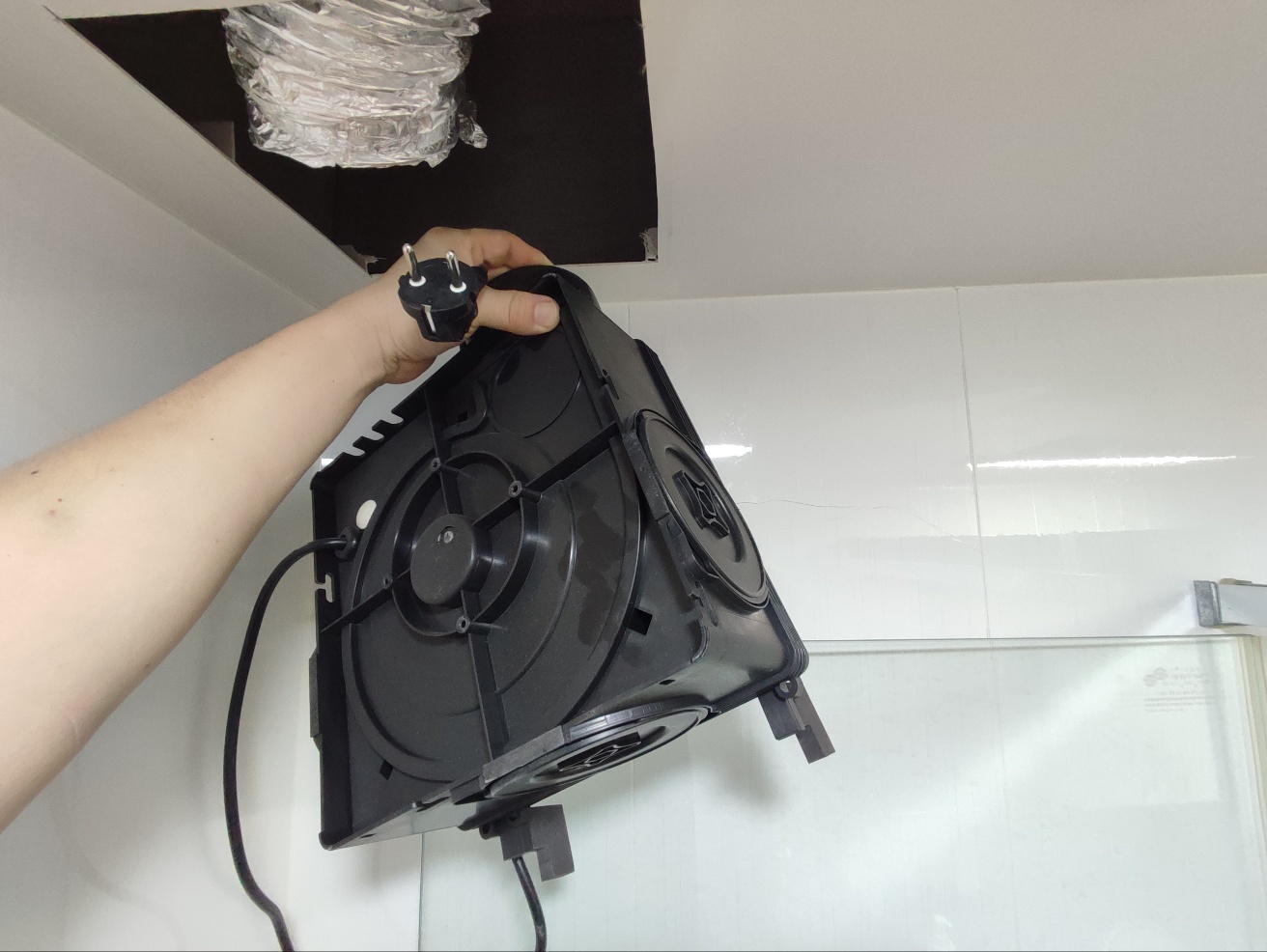

콘센트를 뽑아서 전원코드와 함께 환풍기 본체를 천정에서 빼냅니다.
떼어낸 스크류나 죔 너트 및 부품류들이 분실되지 않도록 주의합니다.

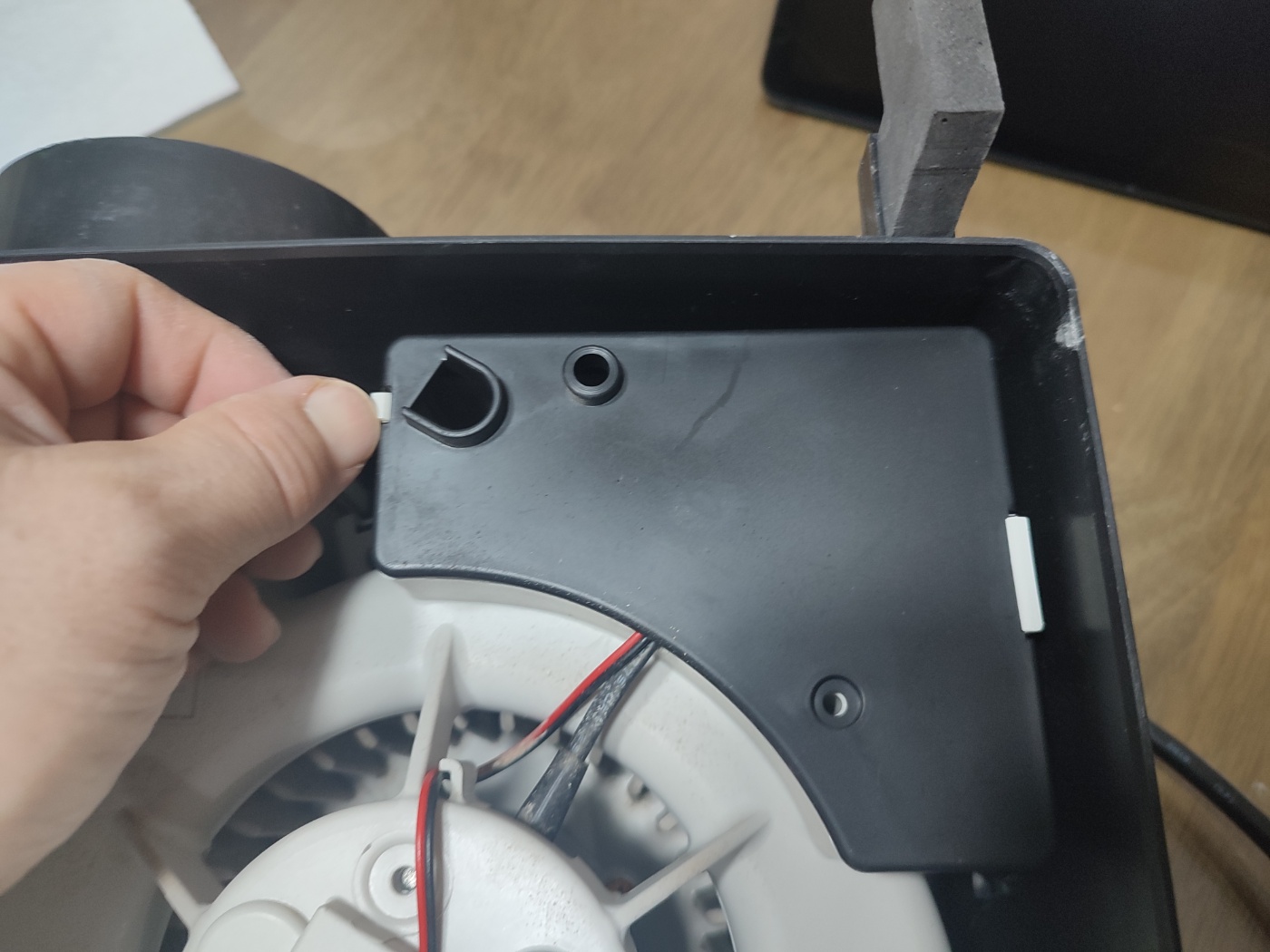

회로기판을 분리합니다. 회로기판 덮개를 먼저 제거합니다.
사진의 검정색 덮개입니다.
회로기판에 커넥터를 주의하여 분리합니다.
커넥터는 잠금키가 있습니다. 잘 보시고, 눌러서 잠금을 해제하고 당겨 빼야 합니다.
커넥터를 분리하고 나면 기판을 떼어낼 수 있습니다.
커패시터(콘덴서) 사양 확인/구매
고장 난 커패시터를 떼어내고, 새로 구입한 커패시터를 조립합니다.
콘덴서는 2개가 한 쌍으로 있는 경우가 대부분입니다. 역할도 다르고, 정전용량도 다릅니다.
떼어낸 기판에 장착된 콘덴서의 사양을 확인하고 구입을 해야 합니다.

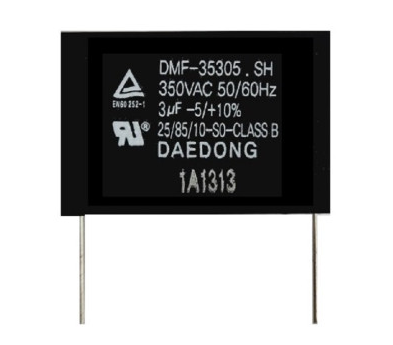

커패시터 마킹 샘플입니다. 아래의 버튼이나 그림을 누르면 상세정보로 바로 갈 수 있습니다.
1. 규격전원 확인 : 220V에 사용가능여부 확인 (450VAC, 350 VAC 모두 가능)
2. 정전용량 일치여부 : 2.5 μF(구동콘덴서용) , 3.0 μF(기동콘덴서용)
- 규격을 확인하고 동일한 정전용량의 제품을 구매합니다.
3. 사이즈/모양 확인 : 콘덴서 크기가 안 맞는 경우 기판에 조립이 안됩니다. 동일한 사이즈를 확인합니다.
기판에 조립되는 핀의 형태도 봐야 합니다. 핀 형식인지, 좁은 판 형식인지 봐야 합니다.
커패시터(콘덴서) 교체작업
고장난 커패시터를 기판에서 분리합니다.

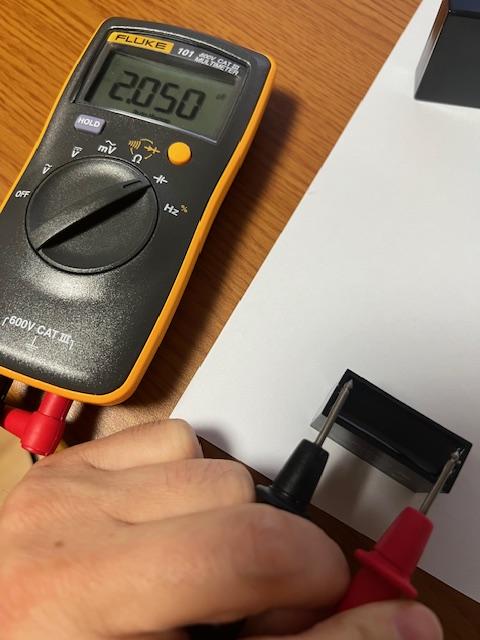

고장 난 콘덴서는 콘덴서 몸체가 부풀어 올라 있습니다. 멀티미터가 있으면, 떼어낸 콘덴서의 정전용량을 확인해 봅니다.
멀티미터가 없으면 굳이 안 해도 됩니다. 그냥 교체 진행하면 됩니다.

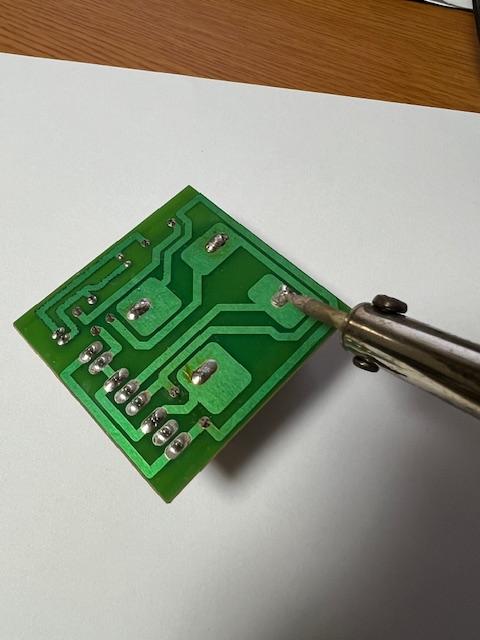

인두기를 사용하여 기판의 땜납부를 녹여 콘덴서를 분리합니다.

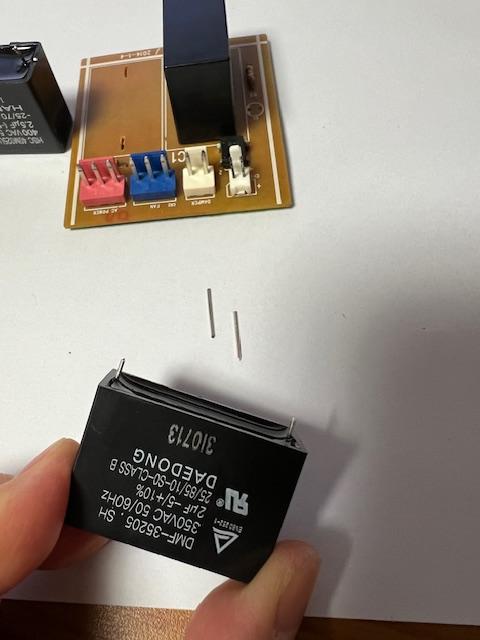

기존 콘덴서를 제거하고, 구입한 콘덴서로 교체합니다.
기판에 접속할 핀 길이를 적당한 길이만 남기고 잘라 냅니다. 극성은 없으니 아무방향이든 끼워서 조립합니다.
기판에 납을 녹여 콘덴서를 고정합니다.
2개의 콘덴서를 모두 교체하고 작업을 마무리합니다.
조립 및 재설치
조립은 분해한 순서를 참조하여 역순으로 하시면 됩니다.
욕실 천장에 설치 전 전원을 연결하여 잘 돌아가는지 확인을 먼저 해보시기 바랍니다.
이상이 없으면, 전원코드를 분리하고 욕실천정에 재설치를 하면 되겠습니다.
이상으로 단돈 3,400 + 택배비로 욕실 환풍기 콘덴서 교체수리하는 방법을 알려드렸습니다.
지구 환경을 생각하는 마음과 저렴한 비용으로 수리를 하는 보람을 맛보시기 바랍니다.
